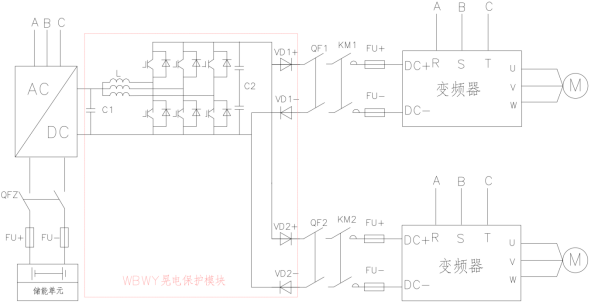

02、充電單元

采用高頻軟開關技術，效率率高，體積小,重量輕；自主均流，輸出端內置隔離二極管，獨立的LED數碼管顯示，支持RS485通訊。N+1 冗余，故障可自動退出，保護功能完備。

03、儲能單元

晃電或停電時，負載所需的能量支撐補償來自儲能，儲能單元是整個系統可靠運行基礎，儲能單元一般分三種類型，蓄電池組、鋰電池組和超級電容器；根據甲方現場使用及要求采取靈活配置方式。

04、暫降記錄儀

單次可以記錄400毫秒波形，記錄周期小于0.2毫秒，可清晰準確記錄電壓暫降事件的過程。同時集基本電參數測量、電能統計、極值記錄、報警記錄、SOE事件記錄、電能質量分析等多種功能于一體。

電機負載與設備功率比

直接啟動5-7擴大

軟啟動3倍擴大

變頻啟動1.5倍擴大

直接啟動5-7擴大

軟啟動3倍擴大

變頻啟動1.5倍擴大

1:1

裝置可靠性

一般

一般

更好

設備接入

串聯在主電路

串聯在主電路

并聯在主電路

電動機負載適應

不適應

不適應

最適應

裝置造價

高

高

低

晃電時電能轉換次數

3次（+變頻器）

3次（+變頻器）

1次

輸出中斷時間

零毫秒，無中斷

零毫秒，無中斷

零毫秒，無中斷

電機實際使用效果

切換無擾動

切換無擾動

切換無擾動

系統結構復雜程度

復雜

最雜

簡單

100KW運行1年能耗

15萬度

2萬度

2000度以內

拖動電動機時系統優點

①　在線運行，無切換。

②　更適合電腦、精密儀器等。

③　離線運行，快速切換。

①　更適合電腦、精密儀器等。

①　解決單點故障點

②　在線運行，0切換。

③　效率高。

④　可靠性高。

⑤　結構簡單， 造價更低。

⑥　拖動感性負載1:1。

⑦　感性負載啟動平穩。

拖動電動機時系統缺點

①　造價更高

②　帶來單點故障點

③　系統效率低，能耗高。

④　系統可靠性更低。

⑤　結構復雜。

⑥　需要放大設備功率。

①　造價高

②　帶來單點故障點

③　系統可靠性低。

④　結構復雜。

⑤　需要放大設備功率。

①　在動力負載中，技術基本無劣勢

②　在10KW以下小功率負載中，造價高。

指標

參數

額定電壓

400VAC

電壓范圍

380±15%VAC

頻率范圍

45-65HZ

供電制式

三相 4 線制

系 統 參 數

系統支撐總功率

10-3000KW

單路功率

0.2-800KW

輸出支路數量

1-128 路

支撐動作時間

小于 250us

負載平穩持續運行

支撐動作電壓設定

480V

可根據現場設定

防晃電標準支撐時間

10 毫秒—300 秒

僅解決晃電

備用標準支撐時間

5 分鐘—90 分鐘

晃電和停電備用全解決

系統儲能電壓

200-600V

其它電壓等級可定制

整機效率（系統功率 300KW 以上）

≥ 99.9%

充 電 參 數

充電電壓

200-600V

充電電流

2~240A

DC 穩壓精度

≤ ±1%

充電效率

≥ 95%

用 戶 界 面

7 寸彩色觸摸屏

參數設置、數據檢測、報警記錄、晃電停電記數

通訊

Modbus-RTU

電能質量管理

錄波

波形捕捉、錄波；支持故障錄波和條件錄波

每個正弦波形 128 個周期點存儲

測量數據

全電量、電壓電流諧波、電能

記錄事件

DIDO 記錄、報警記錄

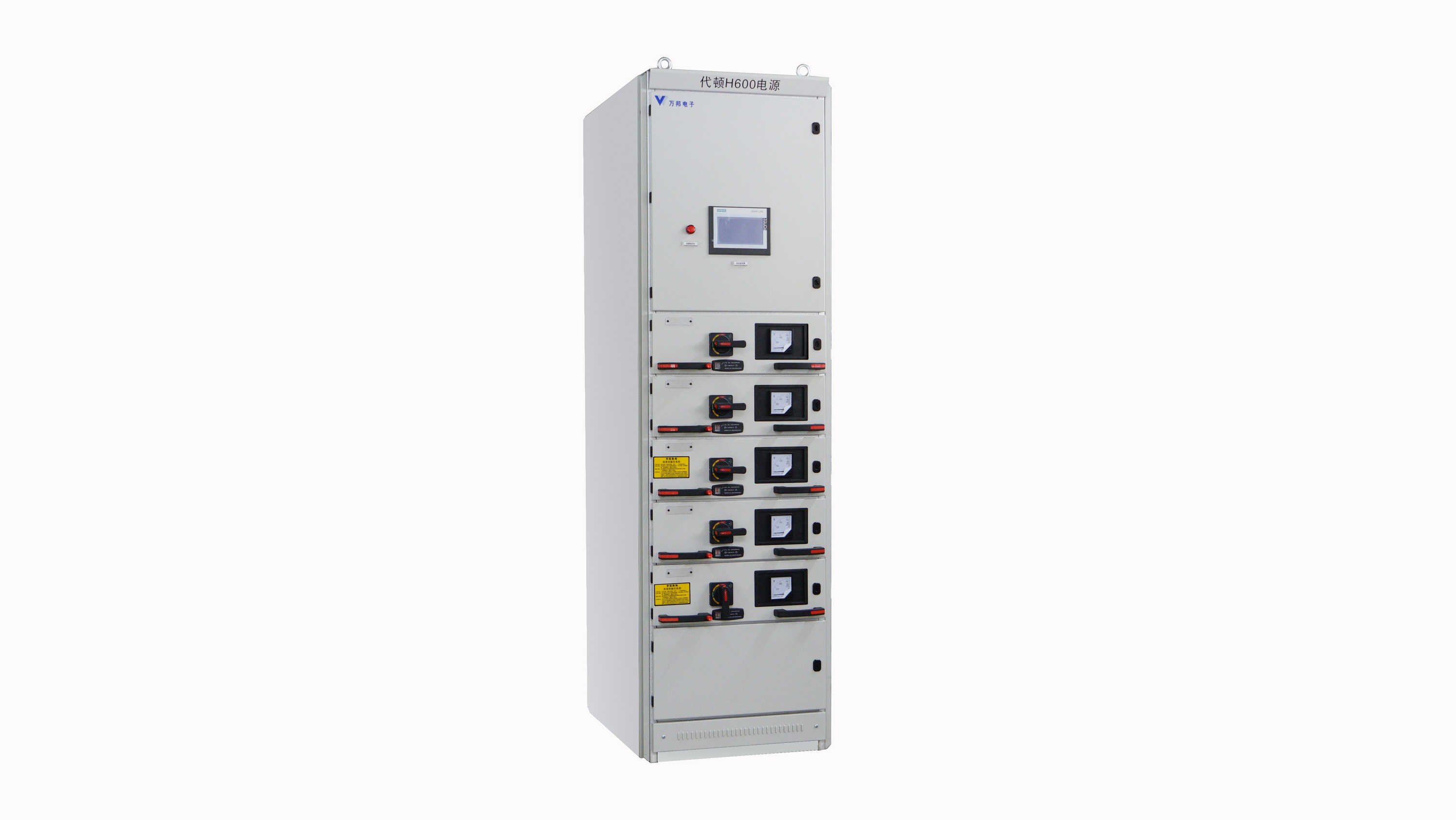

機 柜

尺寸標準

800*800*2260

防護等級

IP20

顏色

RAL7035（噴塑）
